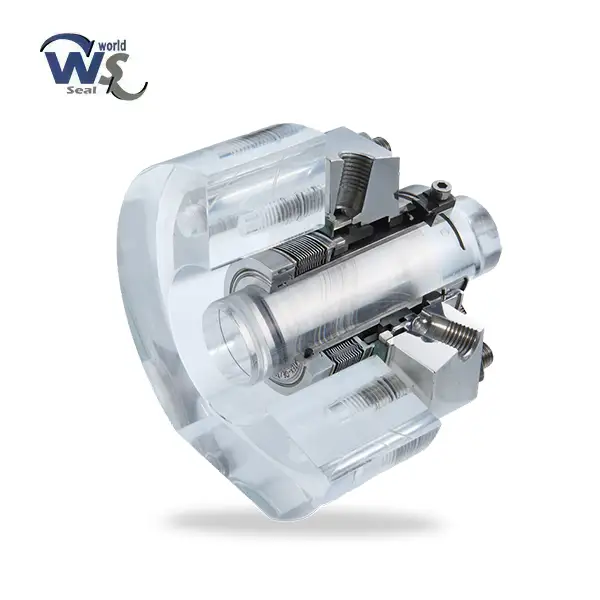

مکانیکال سیل اچ برینکر HBTEX-SS

مشخصات فنی مکانیکال سیل اچ برینکر HBTEX-SS

مناسب برای شفت ها 25 میلیمتر تا 80 میلیمتر
فشار کاری: 25 بار
تحمل حرارت از 40- تا 220 درجه سانتی گراد
سرعت جابجایی کفی : 20 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: H-Brinker, سیل کارتریجی

توضیحات

مکانیکال سیل اچ برینکر HBTEX-SS

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف غذایی، دارویی و شیمیایی در انواع همزن ها مورد استفاده قرار می گیرد.

مکانیکال سیل اچ برینکر HBTEX-SS در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 25 میلیمتر تا 80 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 25 بار می باشد. از مهمترین ویژگی های سیل های شرکت اچ برینکر H-brinker جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل اچ برینکر HBTEX-SS

سیل تکی
دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
باز و بسته به صورت کارتیریج
آب بند کاملا مستقل از جهت چرخش شفت عمل می کند.
قسمت دوم دارای فنر مرکزی
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.
دارای فنر های محافظت شده می باشد
کار در به صورت خشک

نقشه مکانیکال سیل اچ برینکر HBTEX-SS

جدول مکانیکال سیل اچ برینکر HBTEX-SS

Item	Description
1	Bellows unit
2	O-Ring
3	Set screw
4	Seat
5	O-Ring
6	Shaft sleeve
7	O-Ring
8	Cover
9	Seal face
10	O-Ring
11	Spring
12	Seat
13	O-Ring
14	Drive collar
15	O-Ring
16	Set screw
17	Retaining ring
18	Assembly fixture
19	Hex socket head screw
20, 22	Gasket
23	Screw plug

جنس مکانیکال سیل اچ برینکر HBTEX-SS

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل اچ برینکر HBTEX-SS

صنایع شیمیایی
صنایع دارویی
صنایع غذایی
پتروشیمی
کارخانه ها
صنایع تصفیه خانه

جدول ابعاد مکانیکال سیل اچ برینکر HBTEX-SS

d₁	d₂	d₃min.	d₃ max.	l₄	l₅	l₆	l₇	d_a	a₂	s
25	45.0	47.0	51.0	25.4	87.0	33.6	53.4	105.0	62.0	13.2
30	49.4	52.0	56.0	25.4	86.5	33.1	53.4	105.0	67.0	13.2
32	52.3	54.5	57.0	25.4	86.5	33.1	53.4	108.0	70.0	13.2
33	52.3	54.5	57.0	25.4	86.5	33.1	53.4	108.0	70.0	13.2
35	54.8	58.0	61.5	25.4	86.5	33.1	53.4	113.0	72.0	13.2
38	57.5	60.0	66.0	25.4	86.5	33.1	53.4	123.0	75.0	14.0
40	58.8	62.0	68.0	25.4	86.3	32.9	53.4	123.0	77.0	14.2
43	61.9	64.5	70.5	25.4	86.5	33.1	53.4	133.0	80.0	14.2
45	65.0	68.5	73.0	25.4	86.5	33.1	53.4	138.0	82.0	14.2
48	68.4	71.0	75.0	25.4	86.8	33.4	53.4	138.0	85.0	14.2
50	70.0	73.0	78.0	25.4	87.2	33.8	53.4	148.0	87.0	14.2
53	71.9	75.0	87.0	25.4	87.4	34.0	53.4	148.0	97.0	18.0
55	74.6	77.0	83.0	25.4	87.0	33.6	53.4	148.0	92.0	18.0
60	83.9	87.0	91.0	25.4	88.2	34.8	53.4	157.0	102.0	18.0
65	87.5	90.0	98.5	25.4	88.1	34.7	53.4	163.0	109.3	18.0
70	93.0	98.0	108.0	25.4	89.6	36.2	53.4	178.0	118.3	18.0
75	96.8	101.6	118.0	28.0	107.4	43.5	63.9	190.0	129.0	18.0
80	104.7	108.0	124.0	28.0	106.8	42.9	63.9	195.0	135.0	18.0

توضیحات تکمیلی

برند	H-Brinker
سرعت جابجایی	20 میلی ثانیه
فشار کاری	25 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
