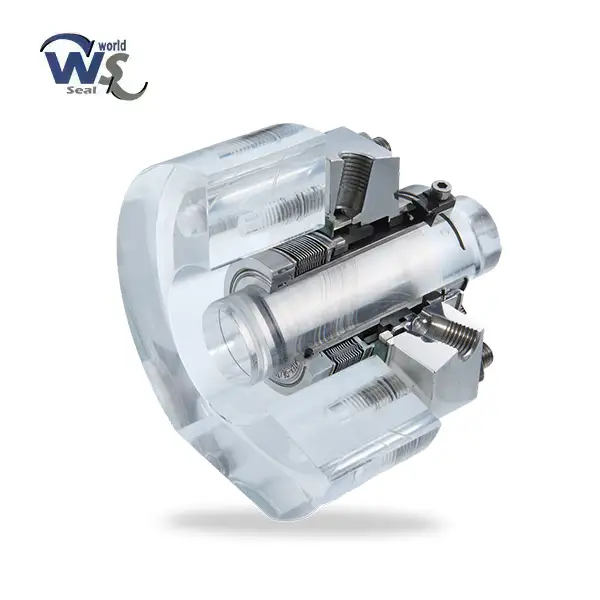

مکانیکال سیل بورگمن Mtex Single

مشخصات فنی مکانیکال سیل بورگمن Mtex Single

مناسب برای شفت ها 25 میلیمتر تا 80 میلیمتر
فشار کاری: 25 بار
تحمل حرارت از 40- تا 220 درجه سانتی گراد
سرعت جابجایی کفی : 20 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: سیل کارتریجی, burgmann بورگمن

توضیحات

مکانیکال سیل بورگمن Mtex Single

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف غذایی، دارویی و شیمیایی در انواع همزن ها مورد استفاده قرار می گیرد.

مکانیکال سیل بورگمن Mtex Single در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 25 میلیمتر تا 80 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 25 بار می باشد. از مهمترین ویژگی های سیل های شرکت بورگمن Burgmann جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل بورگمن Mtex Single

سیل تکی
دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
باز و بسته به صورت کارتیریج
آب بند کاملا مستقل از جهت چرخش شفت عمل می کند.
قسمت دوم دارای فنر مرکزی
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.
دارای فنر های محافظت شده می باشد
کار در به صورت خشک

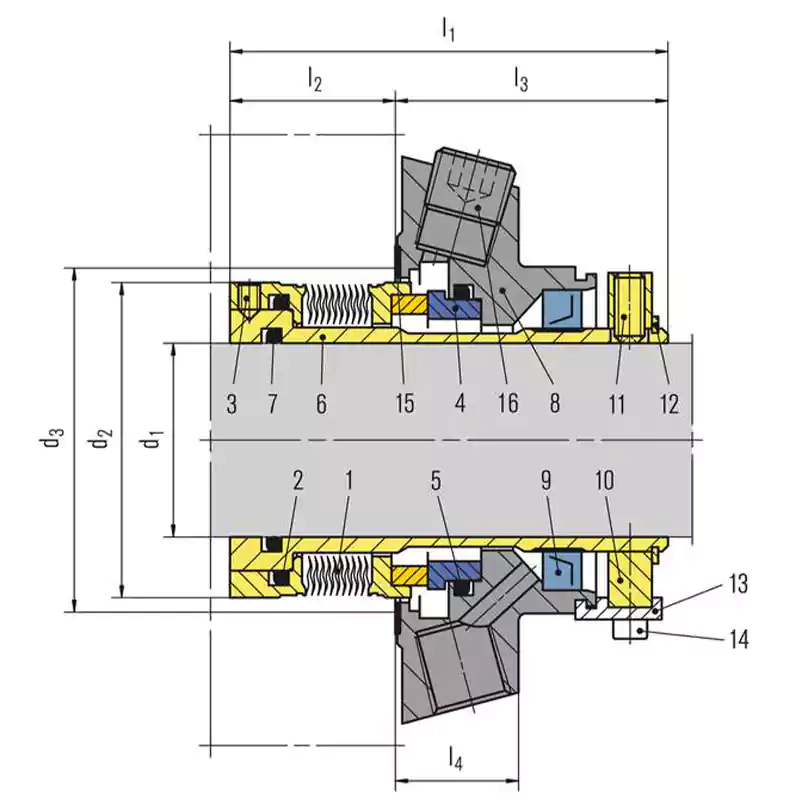

نقشه مکانیکال سیل بورگمن Mtex Single

جدول مکانیکال سیل بورگمن Mtex Single

Item	Description
1	Bellows unit
2	O-Ring
3	Set screw
4	Seat
5	O-Ring
6	Shaft sleeve
7	O-Ring
8	Cover
9	Seal face
10	O-Ring
11	Spring
12	Seat
13	O-Ring
14	Drive collar
15	O-Ring
16	Set screw
17	Retaining ring
18	Assembly fixture
19	Hex socket head screw
20, 22	Gasket
23	Screw plug

جنس مکانیکال سیل بورگمن Mtex Single

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل بورگمن Mtex Single

صنایع شیمیایی
صنایع دارویی
صنایع غذایی
پتروشیمی
کارخانه ها
صنایع تصفیه خانه

جدول ابعاد مکانیکال سیل بورگمن Mtex Single

d₁	d₂	d₃min.	d₃ max.	l₄	l₅	l₆	l₇	d_a	a₂	s
25	45.0	47.0	51.0	25.4	87.0	33.6	53.4	105.0	62.0	13.2
30	49.4	52.0	56.0	25.4	86.5	33.1	53.4	105.0	67.0	13.2
32	52.3	54.5	57.0	25.4	86.5	33.1	53.4	108.0	70.0	13.2
33	52.3	54.5	57.0	25.4	86.5	33.1	53.4	108.0	70.0	13.2
35	54.8	58.0	61.5	25.4	86.5	33.1	53.4	113.0	72.0	13.2
38	57.5	60.0	66.0	25.4	86.5	33.1	53.4	123.0	75.0	14.0
40	58.8	62.0	68.0	25.4	86.3	32.9	53.4	123.0	77.0	14.2
43	61.9	64.5	70.5	25.4	86.5	33.1	53.4	133.0	80.0	14.2
45	65.0	68.5	73.0	25.4	86.5	33.1	53.4	138.0	82.0	14.2
48	68.4	71.0	75.0	25.4	86.8	33.4	53.4	138.0	85.0	14.2
50	70.0	73.0	78.0	25.4	87.2	33.8	53.4	148.0	87.0	14.2
53	71.9	75.0	87.0	25.4	87.4	34.0	53.4	148.0	97.0	18.0
55	74.6	77.0	83.0	25.4	87.0	33.6	53.4	148.0	92.0	18.0
60	83.9	87.0	91.0	25.4	88.2	34.8	53.4	157.0	102.0	18.0
65	87.5	90.0	98.5	25.4	88.1	34.7	53.4	163.0	109.3	18.0
70	93.0	98.0	108.0	25.4	89.6	36.2	53.4	178.0	118.3	18.0
75	96.8	101.6	118.0	28.0	107.4	43.5	63.9	190.0	129.0	18.0
80	104.7	108.0	124.0	28.0	106.8	42.9	63.9	195.0	135.0	18.0

توضیحات تکمیلی

برند	Burgmann
سرعت جابجایی	20 میلی ثانیه
فشار کاری	25 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
