مکانیکال سیل اچ برینکر HBT-AR

مشخصات فنی مکانیکال سیل اچ برینکر HBT-AR

مناسب برای شفت ها 6-77 میلیمتر
فشار کاری: 6 بار
تحمل حرارت از 20- تا 120 درجه سانتی گراد
سرعت جابجایی کفی : 10 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: H-Brinker, Ebara, Grundfos, سیل لاستیکی

توضیحات

مکانیکال سیل اچ برینکر HBT-AR

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف مثل پمپ سازی، صنایع نفت و گاز، پتروشیمی، آب و فاضلاب و صنایع شیمیایی استفاده می شود.

مکانیکال سیل اچ برینکر HBT-AR در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 6 میلیمتر تا 70 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 10 بار می باشد. از مهمترین ویژگی های سیل های شرکت اچ برینکر H-brinker جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل اچ برینکر HBT-AR

دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
آب بند کاملا مستقل از جهت چرخش شفت عمل می کند.
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.
دارای فنز های محافظت شده می باشد
اطراف سیل قیمت های فلزی وجود ندارد

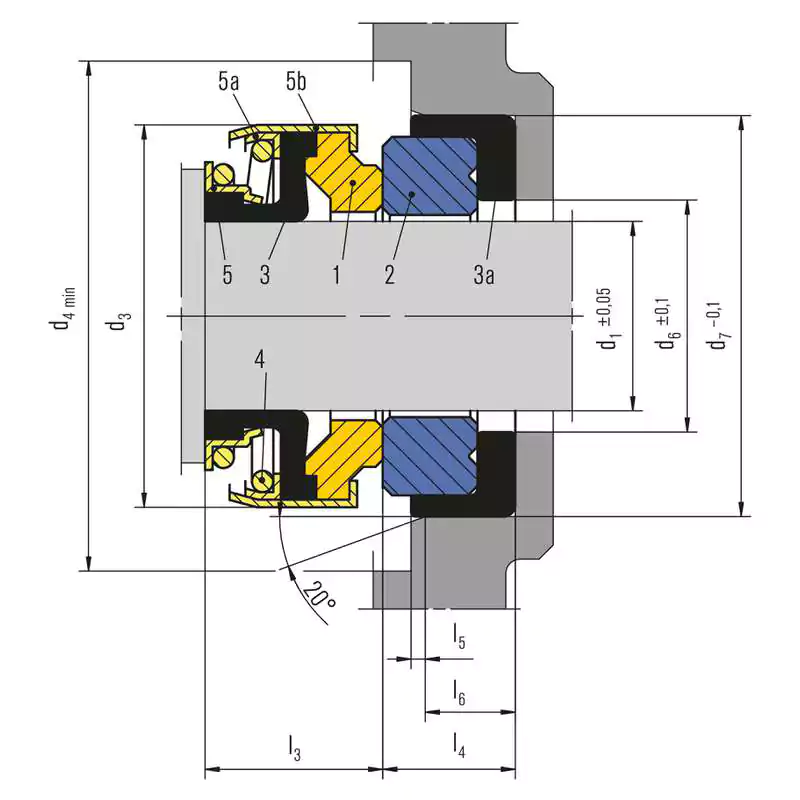

نقشه مکانیکال سیل اچ برینکر HBT-AR

جدول مکانیکال سیل اچ برینکر HBT-AR

Item	Description
1	Seal face
2	Stationary seat
3	Bellows
3a	Gasket
4	Spring
5	Ring
5a	Locking ring
5b	Collar

جنس مکانیکال سیل اچ برینکر HBT-AR

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل اچ برینکر HBT-AR

فناوری آب و فاضلاب
آب آشامیدنی
صنایع شیمیایی
نفت و گاز
صنایع پتروشیمی
فناوری پالایش
صنعت خمیر و کاغذ
فناوری نیروگاه‌ها
صنعت معدن
تولید و فرآوری فلزات
کاربردهای ویژه (سیمان، …)
صنعت کشتیرانی

جدول ابعاد مکانیکال سیل اچ برینکر HBT-AR

Type	d₁	d₃	d₄	d₆	d₇	l₃	tol	l₄	l₅	l₆
6	6	18	23	8	22.0	8.0	+0.5/0	4.0	0.5	3.5
					18.0	8.0	+0.5/0	4.8	0.5	3.5
8S	8	20	23	10	22.0	11.0	+0.5/0	4.8	0.5	3.5
8	8	24	27	10	26.0	11.0	+0.5/0	8.0	1.0	6.0
					26.0	11.0	+0.5/0	5.5	0.5	4.5
10	10	24	27	12	26.0	11.0	+0.5/0	8.0	1.0	6.0
					26.0	11.0	+0.5/0	5.5	0.5	4.5
11	11	24	27	13	26.0	11.0	+0.5/0	8.0	1.0	6.0
					26.0	11.0	+0.5/0	5.5	0.5	4.5
12C	12	24	27	14	26.0	11.0	+0.5/0	8.0	1.0	6.0
					26.0	11.0	+0.5/0	5.5	0.5	4.5
12	12	24	27	14	26.0	12.8	+0.7/0	8.0	1.0	6.0
					26.0	12.8	+0.7/0	5.0	0.5	4.5
					25.0	12.8	+0.7/0	5.0	0.5	4.0
13	13	24	27	15	26.0	12.8	+0.7/0	8.0	1.0	6.0
					26.0	12.8	+0.7/0	5.5	0.5	4.5
14S	14	28	30	18	28.5	12.8	+0.7/0	7.5	1.0	5.5
					29.5	12.8	+0.7/0	8.0	1.0	6.0
14L	14	28	30	18	28.5	15.3	±0.8	7.5	1.0	5.5
14	14	32	35	16	29.5	12.8	+0.7/0	8.0	1.0	6.0
15	15	32	35	17	29.5	12.8	+0.7/0	8.0	1.0	6.0
					30.0	12.8	+0.7/0	6.0	1.0	4.0
16R	16	32	35	18	29.5	12.8	+0.7/0	8.0	1.0	6.0
					30.0	12.8	+0.7/0	6.0	1.0	4.0
					38.0	12.8	+0.7/0	8.0	1.0	6.0
16	16	39	43	18	42.0	12.8	+0.7/0	8.0	1.0	6.0
17	17	39	43	19	42.0	12.8	+0.7/0	8.0	1.0	6.0
18	18	39	43	20	42.0	12.8	+0.7/0	8.0	1.0	6.0
19	19	39	43	21	42.0	12.8	+0.7/0	8.0	1.0	6.0
20R	20	35	39	22	35.0	17.8	±0.7	7.5	1.0	5.5
20	20	39	43	22	42.0	12.8	+0.7/0	8.0	1.0	6.0
20S	20	42	47	22	45.0	12.8	+0.7/0	10.0	1.0	8.0
22	22	42	47	24	45.0	12.8	+0.7/0	10.0	1.0	8.0
23	23	47	52	25	50.0	13.5	+1/0	10.0	1.0	8.0
24	24	47	52	26	50.0	13.5	+1/0	10.0	1.0	8.0
25R	25	42	52	27	50.0	13.5	+1/0	10.0	1.0	8.0
					45.0	13.5	+1/0	10.0	1.0	8.0
25	25	47	52	27	50.0	13.5	+1/0	10.0	1.0	8.0
26	26	47	52	29	50.0	13.5	+1/0	10.0	1.0	8.0
27	27	47	52	30	50.0	13.5	+1/0	10.0	1.0	8.0
28	28	54	60	31	57.0	15.0	+1/0	10.0	1.0	8.0
30	30	54	60	33	57.0	15.0	+1/0	10.0	1.0	8.0
32	32	54	60	35	57.0	15.0	+1/0	10.0	1.0	8.0
35	35	60	70	38	63.0	16.0	+1/0	10.0	1.0	8.0
38	38	65	75	41	68.0	18.0	+1/0	12.0	2.0	9.0
40	40	65	75	43	68.0	18.0	+1/0	12.0	2.0	9.0
45	45	70	80	48	73.0	20.0	+1/0	12.0	2.0	9.0
50	50	85	95	53	88.0	23.0	+1/0	15.0	2.0	12.0
60	60	105	115	63	110.0	30.0	+1/0	15.0	2.0	12.0
70	70	105	115	73	110.0	32.0	+1/0	15.0	2.0	12.0

توضیحات تکمیلی

برند	Ebara , Grundfos , H-Brinker
سرعت جابجایی	10 میلی ثانیه
فشار کاری	6 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
