مکانیکال سیل اچ برینکر HBT-A2

مشخصات فنی مکانیکال سیل اچ برینکر HBT-A2

مناسب برای شفت ها 1.2 , 5.8 , 3/4 اینچ
فشار کاری: 4 بار
تحمل حرارت از 20- تا 90 درجه سانتی گراد
سرعت جابجایی کفی : 10 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: H-Brinker, سیل لاستیکی

توضیحات

مکانیکال سیل اچ برینکر HBT-A2

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف مثل پمپ سازی، صنایع نفت و گاز، پتروشیمی، آب و فاضلاب و صنایع شیمیایی استفاده می شود.

مکانیکال سیل اچ برینکر HBT-A2 در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 6 میلیمتر تا 80 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 10 بار می باشد. از مهمترین ویژگی های سیل های شرکت اچ برینکر H-brinker جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل اچ برینکر HBT-A2

دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
آب بند کاملا مستقل از جهت چرخش شفت عمل می کند.
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.
دارای فنز های محافظت شده می باشد
اطراف سیل قیمت های فلزی وجود ندارد

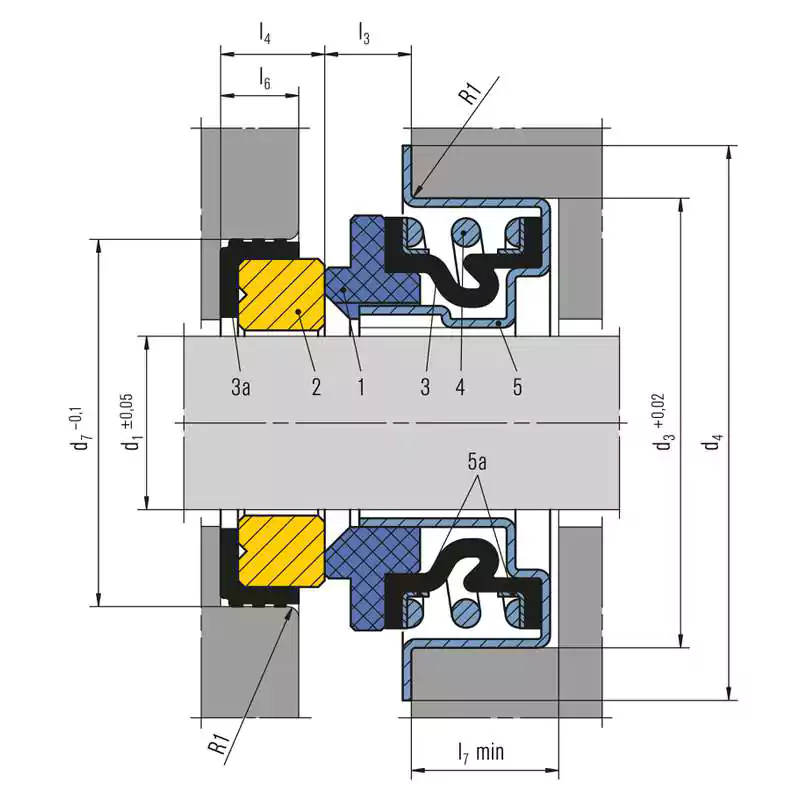

نقشه مکانیکال سیل اچ برینکر HBT-A2

جدول مکانیکال سیل اچ برینکر HBT-A2

Item	Description
1	Seal face
2	Seat
3	Bellows
3a	Gasket
4	Spring
5	Collar
5a	L-ring

جنس مکانیکال سیل اچ برینکر HBT-A2

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل اچ برینکر HBT-A2

فناوری آب و فاضلاب
آب آشامیدنی
صنایع شیمیایی
نفت و گاز
صنایع پتروشیمی
فناوری پالایش
صنعت خمیر و کاغذ
فناوری نیروگاه‌ها
صنعت معدن
تولید و فرآوری فلزات
کاربردهای ویژه (سیمان، …)
صنعت کشتیرانی

جدول ابعاد مکانیکال سیل اچ برینکر HBT-A2

d₁	d₁	d₃	d₄	d₇	l₃	tol	l₄	l₆	l₇
0.500″	12.70	28.55	35	25.40	5.2	+0.5	8.00	6.00	10
0.625″	15.88	36.45	41	31.75	6.8	+0.5	10.30	8.50	10
0.750″	19.05	40.00	44	34.95	6.5	+0.5	10.30	8.00	11

توضیحات تکمیلی

برند	H-Brinker
سرعت جابجایی	10 میلی ثانیه
فشار کاری	4 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
