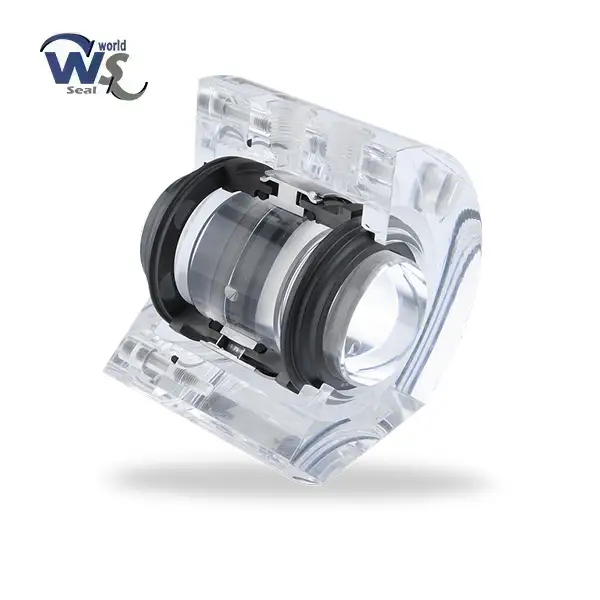

مکانیکال سیل اچ برینکر HBGSH-K

مشخصات فنی مکانیکال سیل اچ برینکر HBGSH-K

مناسب برای شفت ها 28 میلیمتر تا 125 میلیمتر
فشار کاری: 25 بار
تحمل حرارت از 20- تا 170 درجه سانتی گراد
سرعت جابجایی کفی : 25 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: H-Brinker, سیل گازی

توضیحات

مکانیکال سیل اچ برینکر HBGSH-K

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف غذایی، دارویی و شیمیایی در انواع همزن ها مورد استفاده قرار می گیرد.

مکانیکال سیل اچ برینکر HBGSH-K در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 28 تا 125 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 25 بار می باشد. از مهمترین ویژگی های سیل های شرکت اچ برینکر H-brinker جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل اچ برینکر HBGSH-K

سیل تک و دوبل
دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
مناسب استفاده گاز و روغن
دارای واشر های فنری در قسمت دوم و یا سیت
دارای فنر های موازی
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.

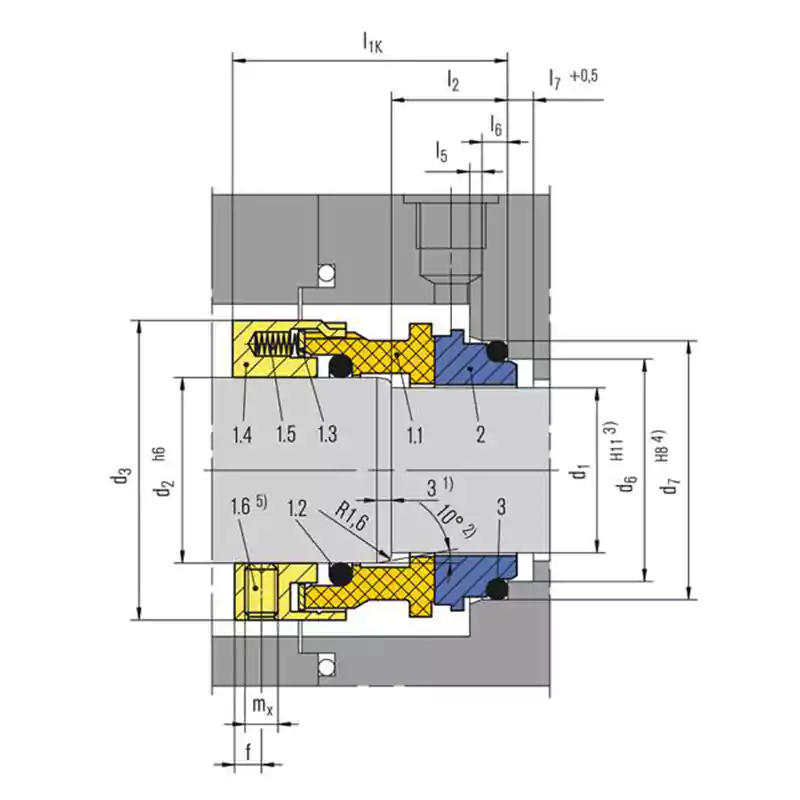

نقشه مکانیکال سیل اچ برینکر HBGSH-K

جدول مکانیکال سیل اچ برینکر HBGSH-K

Item	Parts no. to DIN 24250	Description
1.1	472	Sliding face
1.2	412.1	O-Ring
1.3	474	Thrust ring
1.4	485	Drive collar
1.5	477	Spring
1.6	904	Set screw
2	475.1	Seat
3	412.3	O-Ring

جنس مکانیکال سیل اچ برینکر HBGSH-K

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل اچ برینکر HBGSH-K

پتروشیمی
کارخانه ها
صنایع نفت و گاز
شرکت نفت
تصفیه خانه ها
در بوستر پمپ ها
کمپرسورها

d₁	d₂	d₃	d₆	d₇	l_1K	l1′	l₂	l4′	l₅	l₆	l₇	f	m_x
28*	33	53	37.0	43.0	50.0	89	20	44.5	2.0	5	9	5	M6
30*	35	55	39.0	45.0	50.0	89	20	44.5	2.0	5	9	5	M6
32*	38	60	42.0	48.0	50.0	89	20	44.5	2.0	5	9	5	M6
33*	38	60	42.0	48.0	50.0	89	20	44.5	2.0	5	9	5	M6
35*	40	62	44.0	50.0	50.0	89	20	44.5	2.0	5	9	5	M6
38*	43	65	49.0	56.0	52.5	95	23	47.5	2.0	6	9	5	M6
40*	45	67	51.0	58.0	52.5	95	23	47.5	2.0	6	9	5	M6
43*	48	70	54.0	61.0	52.5	95	23	47.5	2.0	6	9	5	M6
45*	50	72	56.0	63.0	52.5	95	23	47.5	2.0	6	9	5	M6
48*	53	75	59.0	66.0	52.5	95	23	47.5	2.0	6	9	5	M6
50*	55	77	62.0	70.0	57.5	104	25	52.0	2.5	6	9	5	M6
53*	58	84	65.0	73.0	57.5	104	25	52.0	2.5	6	9	5	M6
55*	60	86	67.0	75.0	57.5	106	25	53.0	2.5	6	9	5	M6
58*	63	89	70.0	78.0	62.5	112	25	56.0	2.5	6	9	7	M8
60*	65	91	72.0	80.0	62.5	112	25	56.0	2.5	6	9	7	M8
63*	68	94	75.0	83.0	62.5	112	25	56.0	2.5	6	9	7	M8
65*	70	97	77.0	85.0	62.5	112	25	56.0	2.5	6	9	7	M8
70*	75	104	83.0	92.0	70.0	126	28	63.0	2.5	7	9	7	M8
75*	80	109	88.0	97.0	70.0	126	28	63.0	2.5	7	9	7	M8
80*	85	114	95.0	105.0	70.0	126	28	63.0	3.0	7	9	7	M8
85*	90	119	100.0	110.0	75.0	126	28	63.0	3.0	7	9	7	M8
90*	95	124	105.0	115.0	75.0	126	28	63.0	3.0	7	9	7	M8
95*	100	129	110.0	120.0	75.0	126	28	63.0	3.0	7	9	7	M8
100*	105	132	115.0	125.0	75.0	126	28	63.0	3.0	7	9	7	M8
105*	115	153	122.2	134.3	73.0	136	32	68.0	2.0	10	–	7	M8
110*	120	158	128.2	140.3	73.0	136	32	68.0	2.0	10	–	7	M8
115*	125	163	136.2	148.3	73.0	136	32	68.0	2.0	10	–	7	M8
120*	130	168	138.2	150.3	73.0	136	32	68.0	2.0	10	–	7	M8
125*	135	173	142.2	154.3	73.0	136	32	68.0	2.0	10	–	7	M8

توضیحات تکمیلی

برند	H-Brinker
سرعت جابجایی	25 میلی ثانیه
فشار کاری	25 بار
نوع سیل	تکی , دوبل
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
