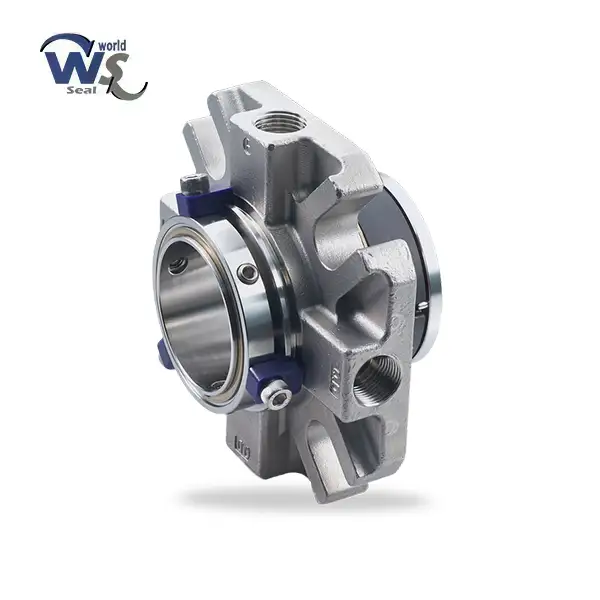

مکانیکال سیل اچ برینکر HBA290 HBA291

مشخصات فنی مکانیکال سیل اچ برینکر HBA290 HBA291

مناسب برای شفت ها 20 میلیمتر تا 100 میلیمتر
فشار کاری: 20 بار
تحمل حرارت از 40- تا 160 درجه سانتی گراد
سرعت جابجایی کفی : 10 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: H-Brinker, سیل کارتریجی

توضیحات

مکانیکال سیل اچ برینکر HBA290 HBA291

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف غذایی، دارویی و شیمیایی در انواع همزن ها مورد استفاده قرار می گیرد.

مکانیکال سیل اچ برینکر HBA290 HBA291 در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 25 میلیمتر تا 100 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 20 بار می باشد. از مهمترین ویژگی های سیل های شرکت اچ برینکر H-brinker جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل اچ برینکر HBA290 HBA291

سیل تک
دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
باز و بسته به صورت کارتیریج
آب بند کاملا مستقل از جهت چرخش شفت عمل می کند.
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.
دارای فنر های محافظت شده می باشد
کار در به صورت خشک

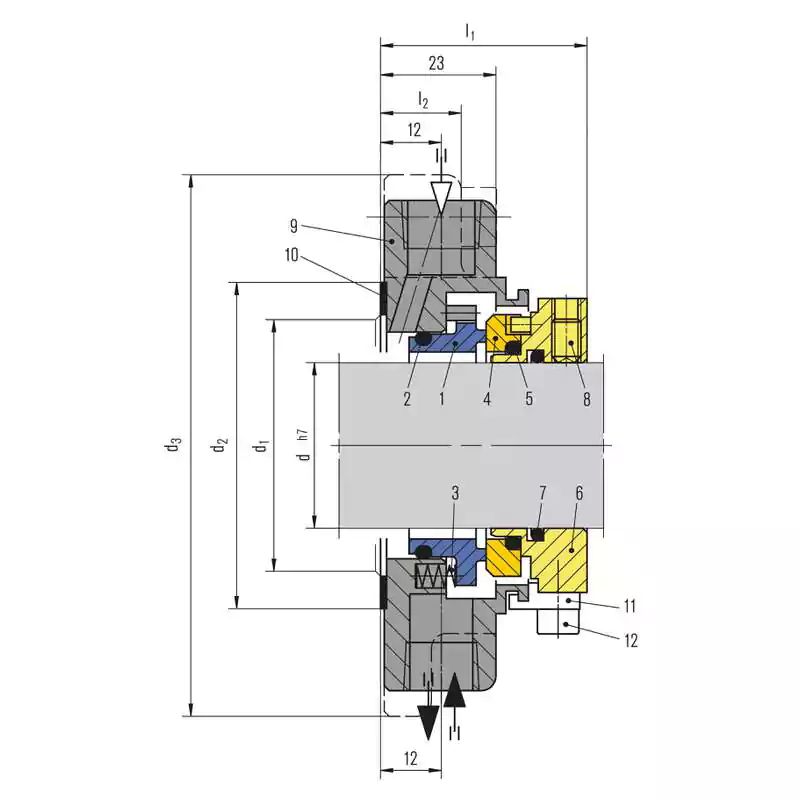

نقشه مکانیکال سیل اچ برینکر HBA290 HBA291

جدول مکانیکال سیل اچ برینکر HBA290 HBA291

Item	Description
1	Seal face
2, 5, 7	O-Ring
3	Spring
4	Seat
6	Drive collar
8	Set screw
9	Seal cover
10	Gasket
11	Assembly fixture
12	HSH cap screw

جنس مکانیکال سیل اچ برینکر HBA290 HBA291

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل اچ برینکر HBA290 HBA291

صنایع شیمیایی
صنایع دارویی
صنایع غذایی
پتروشیمی
کارخانه ها
صنایع تصفیه خانه

جدول ابعاد مکانیکال سیل اچ برینکر HBA290 HBA291

d	d₁ min.	d₁ max.	d₂	d₃	l₁	l₂	l₃	l₄
20	30	51	58	104	42	18	60	12
25	35	51	58	104	42	18	60	12
30	40	56	63	108	42	18	65	12
35	45	66	73	118	42	16	75	14
40	50	66	73	118	42	16	75	14
45	55	71	78	128	42	16	80	14
50	60	81	88	138	44	16	90	14
55	65	81	88	138	44	16	90	14
60	70	96	103	164	46	14	105	18
65	75	96	103	164	46	14	105	18
70	80	102	109	178	46	14	111	18
75	85	114	121	193	49	14	123	18
80	90	114	121	193	49	14	123	18
85	95	124	131	208	49	13	133	20
90	100	124	131	208	49	13	133	20
95	105	134	141	218	49	13	143	20
100	110	134	141	218	49	13	143	20

توضیحات تکمیلی

برند	H-Brinker
سرعت جابجایی	20 میلی ثانیه
فشار کاری	20 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
