مکانیکال سیل Type 3740XL – john crane

مشخصات فنی مکانیکال سیل Type 3740XL – john crane

محدودیت فشار:
استاتیک: 13 بار
دینامیک: 13 بار
حداکثر سرعت: 17 دور بر ثانیه
محدوده دما: 121 درجه سانتیگراد

افزودن به مقایسه

افزودن به علاقه مندی

دسته: John Crane

توضیحات

معرفی مکانیکال سیل Type 3740XL – John Crane

مکانیکال سیل John Crane Type 3740XL یک Extra Large Wet Running Cartridge Split Seal یا همان مکانیکال سیل کارتریجی اسپیلت سایز بزرگ است که برای آب‌بندی تجهیزات دوار بزرگ طراحی شده است. این مدل از latest modular split seal technology شرکت جان کرین بهره می‌برد و به‌طور ویژه برای پمپ‌های بزرگ، تجهیزات دوار صنعتی و سرویس‌های سیال در مقیاس بالا ساخته شده است.

ساختار اسپیلت این سیل باعث می‌شود نصب، سرویس و تعویض آن در تجهیزاتی که باز کردن کامل آن‌ها دشوار و زمان‌بر است، بسیار سریع‌تر و ساده‌تر انجام شود. به همین دلیل Type 3740XL انتخابی مناسب برای صنایع سنگین و کاربردهای حساس در بهره‌برداری مداوم است.

کاربردهای مکانیکال سیل Type 3740XL – John Crane

مکانیکال سیل John Crane Type 3740XL برای تجهیزات دوار بزرگ و صنایع سنگین طراحی شده و در کاربردهایی مانند پمپ‌های بزرگ صنعتی، پمپ‌های سانتریفیوژ، پمپ‌های Split Case، پمپ‌های Vertical Lift، میکسرها، همزن‌ها، توربین‌های آبی، صنایع آب و فاضلاب، شیرین‌سازی آب، نیروگاه‌ها، معدن، کاغذ و پالپ، صنایع شیمیایی، کاربردهای دریایی و دوغاب‌های سبک مورد استفاده قرار می‌گیرد.

این مدل به دلیل طراحی اسپیلت و سایز بزرگ، برای تجهیزاتی مناسب است که باز کردن کامل آن‌ها دشوار بوده و نیاز به آب‌بندی مطمئن در شرایط کاری سنگین و پیوسته دارند.

اجزای اصلی مکانیکال سیل Type 3740XL – john crane

A – مجموعه بلوز داخلی (Inner Bellows Assembly)
B – رینگ اولیه / رینگ اصلی آب‌بندی (Primary Ring)
C – پکینگ یا آب‌بند کمکی (Packing)
D – رینگ مقابل داخلی (Inner Mating Ring)
E – هدایت‌کننده جریان سیال (Flow Guide)
F – گسکت اسپیرال وند / گسکت مارپیچی فلزی (Spiral Wound Gasket)
G – گلند داخلی (Inner Gland)
H – دستگاه پمپاژ اسکرول دوگانه / پمپ اسکرولی داخلی (Dual Scroll Pumping Device)
I – مجموعه بلوز خارجی (Outer Bellows Assembly)
J – نگهدارنده پکینگ (Packing Follower)
K – اسلیو شفت / بوش محافظ شفت (Sleeve)
L – گلند خارجی (Outer Gland)
M – رینگ مقابل خارجی (Outer Mating Ring)
N – بوشینگ / بوش راهنما (Bushing)
O – اسپیسر تنظیم / فاصله‌دهنده تنظیم (Setting Spacer)
P – نگهدارنده رینگ مقابل (Mating Ring Retainer)

مشخصات فنی مکانیکال سیل Type 3740XL – John Crane

مشخصات عملکردی این مدل به صورت زیر است:

حداکثر دما: تا 121°C
حداکثر فشار: تا 13.8 bar(g)
حداکثر سرعت سطحی: تا 17.8 m/s

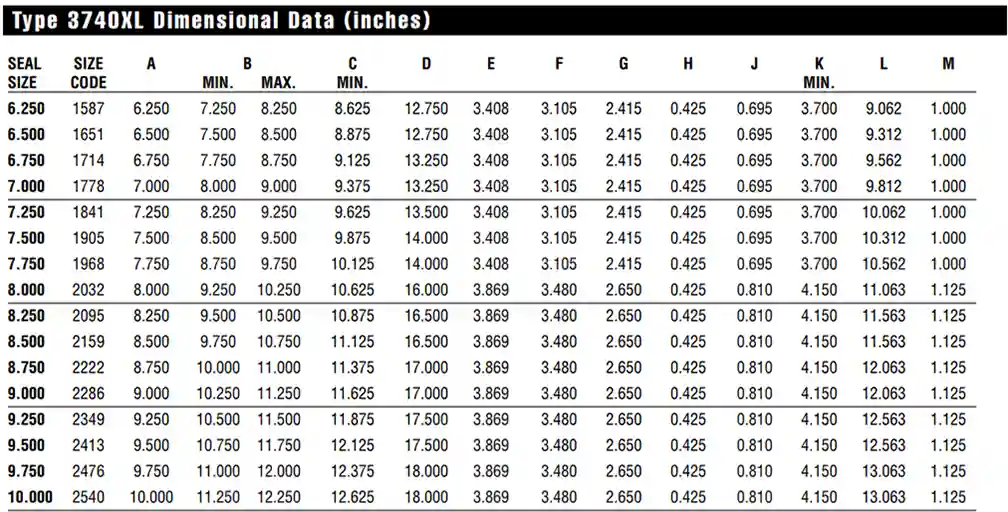

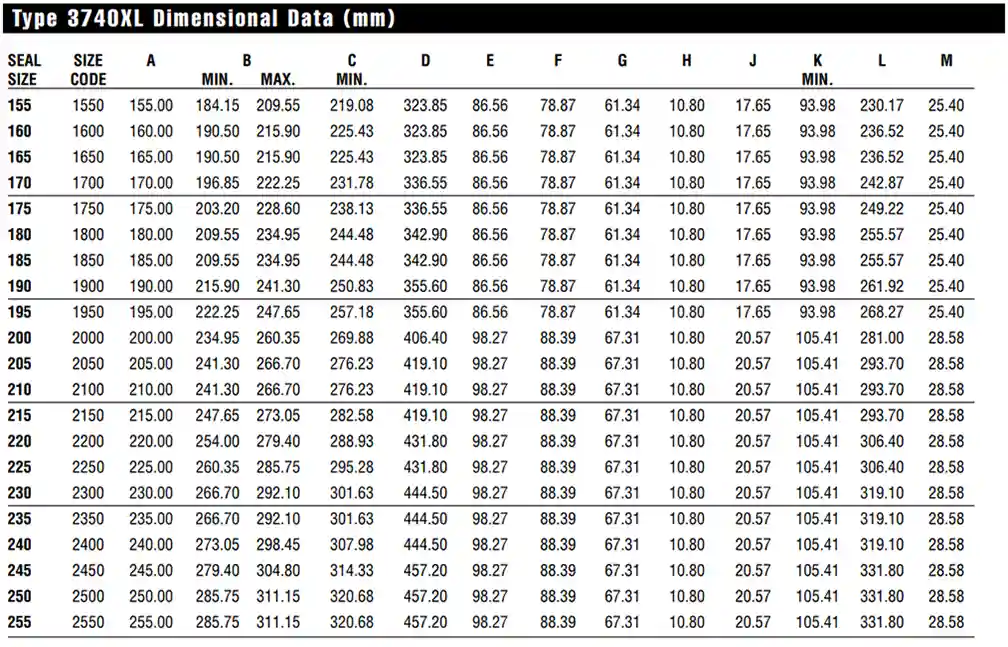

محدوده سایز شفت: از 6.250 اینچ تا 10.000 اینچ

Runout مجاز

برای سایزهای 6.250″ تا 7.750″:0.150″ / 3.81 mm
برای سایزهای 8.000″ تا 10.000″:0.180″ / 4.57 mm

مزایای مکانیکال سیل Type 3740XL – John Crane
- مناسب برای پمپ‌ها و تجهیزات دوار بزرگ
- نصب و سرویس آسان به‌دلیل طراحی split seal
- ساختار modular و pre-assembled
- کاهش زمان توقف تجهیزات
- مناسب برای صنایع سنگین و فرایندی
- عملکرد قابل اعتماد در فشار و دمای بالا
- قابلیت انتخاب متریال‌های مقاوم برای شرایط کاری خاص
- مناسب برای کاربردهای آب، فاضلاب، معدن، نیروگاه و شیرین‌سازی

متریال مکانیکال سیل Type 3740XL – John Crane

متریال‌های این مکانیکال سیل بسته به قطعه به شکل زیر است:

قطعه	متریال استاندارد	گزینه‌ها
Primary Ring	Carbon	Silicon Carbide
Mating Ring	Silicon Carbide	—
Gland Plate Assembly / Mating Ring Adapter Assembly / Spring Adapter Assembly Set / Spring Housing Assembly	316 Stainless Steel	Alloy 20، Monel®، Titanium، Inconel® 625
Retaining Ring	Alloy X-750	—
Springs	Alloy C-276	—
Elastomers	Ethylene Propylene، Fluoroelastomer	—

این تنوع متریال باعث می‌شود Type 3740XL برای سیالات و شرایط کاری مختلف، قابلیت تطبیق بالایی داشته باشد.

ویژگی‌های مکانیکال سیل Type 3740XL – John Crane

نصب سریع و آسان

یکی از مهم‌ترین ویژگی‌های مکانیکال سیل Type 3740XL – john crane استفاده از ساختار ماژولار و قطعات factory-preassembled است. این طراحی شامل مجموعه روتور، گلند پلیت و محفظه فنر پیش‌مونتاژ شده بوده و باعث می‌شود نصب سیل با سرعت بیشتر، دقت بالاتر و خطای کمتر انجام شود.

مناسب برای تجهیزات دوار بزرگ

مدل Type 3740XL به‌عنوان نسخه Extra Large از خانواده Type 3740 شناخته می‌شود. به همین دلیل مکانیکال سیل Type 3740XL – john crane برای پمپ‌های بزرگ، تجهیزات دوار سنگین و سرویس‌هایی مناسب است که دارای شفت با سایز بالا و شرایط کاری پیوسته هستند.

تعمیرپذیری آسان

وجود field repair kits و طراحی ماژولار باعث می‌شود تعمیرات این مدل بدون نیاز به ابزارهای خاص، چسب یا فرآیند پیچیده انجام شود. این ویژگی برای کاهش زمان توقف تجهیزات و افزایش بهره‌وری در صنایع سنگین بسیار اهمیت دارد.

کنترل بهتر هم‌راستایی

در مکانیکال سیل Type 3740XL – john crane از separate stationary seal face استفاده شده است. این ساختار کمک می‌کند هم‌راستایی اجزای سیل بهتر کنترل شود و نصب دقیق‌تری روی تجهیزات دوار بزرگ انجام گیرد.

افزایش قابلیت اطمینان

استفاده از balanced primary ring design باعث بهبود پایداری عملکرد و افزایش تحمل سیل در شرایط کاری سنگین می‌شود. همچنین به‌کارگیری premium seal face materials موجب افزایش دوام سطح آب‌بندی و کاهش استهلاک در عملکرد طولانی‌مدت می‌گردد.

جمع‌بندی مکانیکال سیل Type 3740XL – john crane

مکانیکال سیل John Crane Type 3740XL یک کارتریج اسپیلت بزرگ و پیشرفته برای آب‌بندی تجهیزات دوار بزرگ است که با طراحی ماژولار، نصب آسان، متریال مقاوم و محدوده سایز وسیع، گزینه‌ای مناسب برای صنایع سنگین محسوب می‌شود. این مدل با تحمل دمای تا 121°C، فشار تا 13.8 bar(g) و سرعت تا 17.8 m/s، برای شرایط کاری سخت و پیوسته طراحی شده است.

توضیحات تکمیلی

برند	John Crane
فشار کاری	13 بار
نوع سیل	دوبل
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	کربن
