مکانیکال سیل Type 1604 – john crane

مشخصات فنی مکانیکال سیل Type 1604 – john crane

سایز شفت: ۳۰ تا ۱۲۰ میلی‌متر
سایز بور (قطر نشیمن سیل): بر اساس استانداردهای API 682
محدودیت فشار: تا ۲۵ بار
حداکثر سرعت: تا ۵۰ متر بر ثانیه
محدوده دما: از ۲۰۰- تا ۴۲۵+ درجه سانتی‌گراد

افزودن به مقایسه

افزودن به علاقه مندی

دسته: John Crane

توضیحات

معرفی مکانیکال سیل Type 1604 – john crane

مکانیکال سیل Type 1604 – John Crane یک سیل کارتریجی فلزی با بلوز جوش‌کاری شده (Metal Bellows Cartridge Seal) از نوع استاتیک (Stationary) و تک‌مرحله‌ای (Single) است که به‌طور اختصاصی برای کاربردهای دمای بالا و سرعت‌های بالای شفت طراحی شده است. این مدل مطابق با استانداردهای سخت‌گیرانه API 682 (Type C, Arrangement 1) و ISO 21049 توسعه یافته و برای سرویس‌هایی که پایداری حرارتی، مقاومت در برابر Coking (تجمع رسوبات کربنی) و تحمل ناهم‌راستایی اهمیت دارند، گزینه‌ای بی‌رقیب محسوب می‌شود.

یکی از ویژگی‌های برجسته مکانیکال سیل Type 1604 – John Crane، توانایی فوق‌العاده آن در تحمل ناهم‌راستایی بین شفت و محفظه سیل (Shaft-to-seal chamber misalignment) است. این سیل با بهره‌گیری از بلوزهای جوش‌کاری شده از جنس Inconel 718 و سیل‌های ثانویه از جنس گرافیت منعطف (Flexible Graphite)، حذف کامل الاستومرها را ممکن کرده و عملکردی مطمئن در شرایط دمایی بسیار سخت ارائه می‌دهد.

این مدل معمولاً همراه با سیستم کنترلی API Plan 62 (Steam Quench) استفاده می‌شود تا از تجمع رسوبات و سوختن مواد در پشت سطوح سیل در سرویس‌های هیدروکربنی داغ جلوگیری شود.

کاربردهای مکانیکال سیل Type 1604 – John Crane

این سیل برای سرویس‌های صنعتی سنگین که در آن‌ها دما و سرعت محیطی فراتر از توان سیل‌های معمولی است، طراحی شده است. کاربردهای اصلی آن عبارتند از:

هیدروکربن‌های داغ: انواع روغن‌های داغ و مواد شیمیایی با دمای بالا.
فرآورده‌های نفتی: محصولات حاصل از Fractionation نفت خام مانند بنزین، گازوئیل و روغن‌های روان‌کار.
صنایع پالایشگاهی: واحدهای فرآیندی که با سیالات آروماتیک (بنزن، تولوئن و …) سروکار دارند.
تجهیزات حساس: پمپ‌هایی که دارای ناهم‌راستایی شفت هستند و نیاز به یک سیل با قابلیت انطباق بالا دارند.

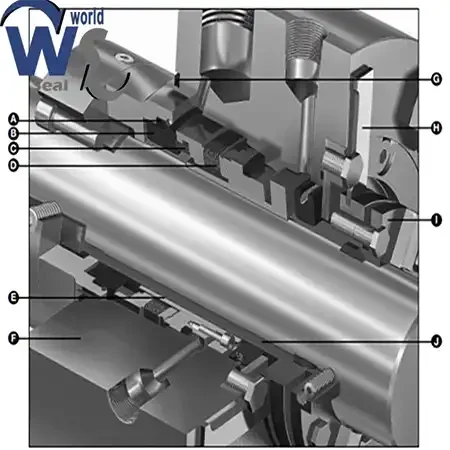

اجزای اصلی مکانیکال سیل Type 1604 – John Crane

برای شناخت بهتر ساختار داخلی، اجزای تشکیل‌دهنده این سیل طبق نقشه فنی به شرح زیر است:

A – Packing: پکینگ‌های آب‌بندی
B – Mating Ring: رینگ مقابل (ثابت)
C – Primary Ring: رینگ اصلی (چرخان)
D – Bellows Assembly: مجموعه بلوز فلزی (قلب سیل)
E – Steam Guide: هدایت‌کننده بخار (برای عملیات Quench)
F – Gland: گلند (فلنج نگهدارنده)
G – Spiral Wound Gasket: گسکت اسپیرال (آب‌بندی بدنه)
H – Setting Spacer: اسپیسر تنظیم (برای حفظ فاصله در زمان نصب)
I – Packing Follower: نگهدارنده پکینگ
J – Sleeve: بوش محافظ شفت (کارتریج)

مشخصات فنی Type 1604

مشخصات فنی مکانیکال سیل Type 1604 – John Crane به شرح زیر است:

نوع سیل: Single Cartridge Metal Bellows
استاندارد طراحی: API 682 Type C / Arrangement 1
سایز شفت: ۳۰ تا ۱۲۰ میلی‌متر (۱.۵ تا ۴.۵ اینچ)
محدوده دما: ۲۰۰- تا ۴۲۵+ درجه سانتی‌گراد (۳۳۰- تا ۸۰۰+ درجه فارنهایت)
حداکثر فشار: تا ۲۵ بار (360 psi) – تابع نمودار PV
حداکثر سرعت: ۵۰ متر بر ثانیه (10,000 fpm)
متریال سطوح (Faces): ترکیب استاندارد Carbon vs. Silicon Carbide (گزینه تنگستن کارباید نیز موجود است).
متریال بلوز: Alloy 718 (Inconel)
سیل ثانویه (Static Seals): Flexible Graphite

مزایای مکانیکال سیل مکانیکال سیل Type 1604 – john crane

استفاده از این مدل مزایای مهمی برای سیستم‌های صنعتی به همراه دارد:

نصب آسان: به دلیل طراحی کارتریجی و Registered Fit، خطای انسانی در نصب حذف می‌شود.
طول عمر بالا: مقاومت عالی بلوز فلزی در برابر پدیده خستگی (Fatigue).
کاهش هزینه‌های نگهداری: پیشگیری از تجمع رسوبات (Coking) که عامل اصلی خرابی سیل در پالایشگاه‌هاست.
ایمنی بالا: مطابق با استانداردهای نشت انتشاری (Low Emission).

ویژگی‌های مکانیکال سیل Type 1604 – John Crane

۱. طراحی اختصاصی برای دمای بالا

این سیل با حذف الاستومرها و استفاده از قطعات تمام فلزی و گرافیتی، قادر است در محدوده دمایی وسیع (تا ۴۲۵ درجه سانتی‌گراد) بدون افت کیفیت کار کند.

۲. عملکرد عالی در سرعت‌های بالا

طراحی استاتیک بلوز در این مدل باعث می‌شود که سیل در برابر ارتعاشات و سرعت‌های خطی بالا (تا ۵۰ متر بر ثانیه) بسیار پایدارتر از مدل‌های دورانی (Rotating) عمل کند.

۳. تحمل بالای Misalignment

به دلیل ساختار خاص و استفاده از بوش‌های کنترل کربنی، این سیل بیشترین میزان ناهم‌راستایی شفت به محفظه را بدون ایجاد نشتی غیرمجاز تحمل می‌کند.

۴. بلوز فلزی از جنس Inconel 718

استفاده از آلیاژ Inconel 718 در ساخت بلوز، مقاومت در برابر خستگی و خوردگی را در محیط‌های شیمیایی تهاجمی تضمین می‌کند.

۵. مجهز به Steam Guide

وجود هدایت‌کننده بخار در طراحی داخلی، باعث می‌شود عملیات کوئنچ (Quench) به بهترین شکل انجام شده و مانع از تشکیل کک (Coke) در پشت سطوح آب‌بندی شود.

جمع‌بندی مکانیکال سیل Type 1604 – john crane

مکانیکال سیل Type 1604 – John Crane یک راهکار مهندسی شده و فوق‌حرفه‌ای برای شرایط سخت پالایشگاهی است. این سیل با ترکیب تکنولوژی بلوزهای فلزی Inconel و طراحی استاتیک مطابق با API 682، بیشترین میزان اطمینان‌بخشی را در جابجایی هیدروکربن‌های داغ و پرسرعت فراهم می‌کند. استفاده از این محصول، ریسک توقف خط تولید ناشی از خرابی سیل را به حداقل می‌رساند.

توضیحات تکمیلی

برند	John Crane
فشار کاری	25 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	کربن
