مکانیکال سیل بورگمن eMG

مشخصات فنی مکانیکال سیل بورگمن eMG

مناسب برای شفت ها 14-110 میلیمتر
فشار کاری: 18 بار
تحمل حرارت از 20- تا 140 درجه سانتی گراد
سرعت جابجایی کفی : 10 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: سیل لاستیکی, burgmann بورگمن

توضیحات

مکانیکال سیل بورگمن eMG

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف مثل پمپ سازی، صنایع نفت و گاز، پتروشیمی، آب و فاضلاب و صنایع شیمیایی استفاده می شود.

مکانیکال سیل بورگمن eMG در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 14 میلیمتر تا 110 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 18 بار می باشد. از مهمترین ویژگی های سیل های شرکت بورگمن Burgmann جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل بورگمن eMG

دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
آب بند کاملا مستقل از جهت چرخش شفت عمل می کند.
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.
دارای فنز های محافظت شده می باشد
اطراف سیل قیمت های فلزی وجود ندارد

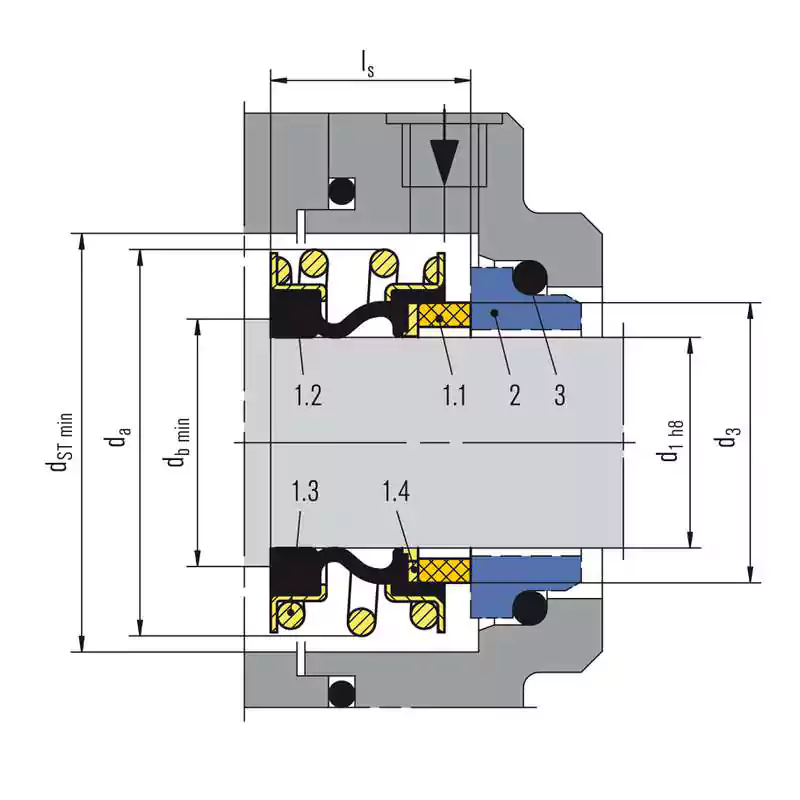

نقشه مکانیکال سیل بورگمن eMG

جدول مکانیکال سیل بورگمن eMG

Item	Description
1.1	Seal face
1.2	Bellows
1.3	Set of springs
1.4	PEEK-PTFE disk
2	Seat (G6)
3	O-Ring or cup rubber

جنس مکانیکال سیل بورگمن eMG

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل بورگمن eMG

فناوری آب و فاضلاب
آب آشامیدنی
صنایع شیمیایی
نفت و گاز
صنایع پتروشیمی
فناوری پالایش
صنعت خمیر و کاغذ
فناوری نیروگاه‌ها
صنعت معدن
تولید و فرآوری فلزات
کاربردهای ویژه (سیمان، …)
صنعت کشتیرانی

جدول ابعاد مکانیکال سیل بورگمن eMG

d₁	d₃	d₆	d₇	d₁₁	d₁₂	d_a	*d_b)**	d_ST	l_S	l	l₁	l_1k	l₂	l_1N	l₅	l₆	l₁₀	l₁₂	l₁₄	l₁₅	l₁₆	l₂₈	R
14	19.7	21	25	20.5	24.6	27	17.5	28.5	15	17	28.4	35	–	–	1.5	4	7.5	6.5	5.6	1.2	3.8	6.6	1.2
15	20.8	–	–	20.5	24.6	28.5	18.5	30	15	17	–	–	–	–	–	–	–	7.5	6.6	1.2	3.8	–	1.2
16	21	23	27	22	28	28.5	19.5	30	15	17	28.4	35	33.4	40	1.5	4	7.5	8.5	7.5	1.5	5	6.6	1.5
18	23.7	27	33	24	30	32	21.5	33	17	19.5	30	37.5	–	–	2	5	8.5	9	8	1.5	5	7.5	1.5
20	26.7	29	35	29.5	35	37	24	38	19	21.5	30	37.5	–	–	2	5	8.5	8.5	7.5	1.5	5	7.5	1.5
22	27.7	31	37	29.5	35	37	26	38	19	21.5	30	37.5	37.5	45	2	5	8.5	8.5	7.5	1.5	5	7.5	1.5
24	31.2	33	39	32	38	42.5	28	44	19	22.5	32.5	40	–	–	2	5	8.5	8.5	7.5	1.5	5	7.5	1.5
25	31.2	34	40	32	38	42.5	29	44	19	23	32.5	40	–	–	2	5	8.5	8.5	7.5	1.5	5	7.5	1.5
28	35	37	43	36	42	49	32	50	23	26.5	35	42.5	42.5	50	2	5	8.5	10	9	1.5	5	7.5	1.5
30	37	39	45	39.2	45	49	34	50	23	26.5	35	42.5	–	–	2	5	8.5	11.5	10.5	1.5	5	7.5	1.5
32	40.2	42	48	42.2	48	53.5	36	55	23.5	27.5	35	42.5	–	–	2	5	8.5	11.5	10.5	1.5	5	7.5	1.5
33	40.2	42	48	44.2	50	53.5	37	55	23.5	27.5	35	42.5	–	–	2	5	8.5	12	11	1.5	5	7.5	1.5
35	43.2	44	50	46.2	52	57	40	59	24.5	28.5	35	42.5	–	–	2	5	8.5	12	11	1.5	5	7.5	1.5
38	46.2	49	56	49.2	55	59	43	61	25	30	36	45	46	55	2	6	10	11.3	10.3	1.5	5	9	1.5
40	48.8	51	58	52.2	58	62	45	64	25.5	30	36	45	–	–	2	6	10	11.8	10.8	1.5	5	9	1.5
43	51.8	54	61	53.3	62	65.5	48	67	25.5	30	36	45	–	–	2	6	10	13.2	12	2	6	9	2.5
45	53.8	56	63	55.3	64	68	50	70	25.5	30	36	45	–	–	2	6	10	12.8	11.6	2	6	9	2.5
48	56.8	59	66	59.7	68.4	70.5	53	74	26	30.5	36	45	51	60	2	6	10	12.8	11.6	2	6	9	2.5
50	58.8	62	70	60.8	69.3	74	55	77	26	30.5	38	47.5	–	–	2.5	6	10.5	12.8	11.6	2	6	9.5	2.5
53	62.2	65	73	63.8	72.3	78.5	58	81	29	33	36.5	47.5	–	–	2.5	6	12	13.5	12.3	2	6	11	2.5
55	64.2	67	75	66.5	75.4	81	60	83	30	35	36.5	47.5	59	70	2.5	6	12	14.5	13.3	2	6	11	2.5
58	67.2	70	78	69.5	78.4	85.5	64	88	31	37	–	–	–	–	2.5	6	12	14.5	13.3	2	6	11	2.5
60	70	72	80	71.5	80.4	88.5	66	91	32	38	41.5	52.5	59	70	2.5	6	12	14.5	13.3	2	6	11	2.5
65	75	77	85	76.5	85.4	93.5	71	96	34	40	41.5	52.5	–	–	2.5	6	12	14.2	13	2	6	11	2.5
68	78	81	90	82.7	91.5	96.5	74	100	34	40	–	–	–	–	2.5	7	12.5	14.9	13.7	2	6	11.3	2.5
70	80	83	92	83	92	99.5	76	103	34	40	48.7	60	–	–	2.5	7	12.5	14.2	13	2	6	11.3	2.5
75	85.5	88	97	90.2	99	107	81	110	34	40	48.7	60	–	–	2.5	7	12.5	15.2	14	2	6	11.3	2.5
80	90.5	95	105	95.2	104	112	86	116	34	40	48	60	–	–	3	7	13	16.2	15	2	6	12	2.5
85	96	100	110	100.2	109	120	92	124	35	41	46	60	–	–	3	7	15	16	14.8	2	6	14	2.5
90	102	105	115	105.2	114	127	97	131	38	45	51	65	–	–	3	7	15	16	14.8	2	6	14	2.5
95	107	110	120	111.6	120.3	132	102	136	39	46	51	65	–	–	3	7	15	17	15.8	2	6	14	2.5
100	112	115	125	114.5	123.3	137	107	140	40	47	51	65	–	–	3	7	15	17	15.8	2	6	14	2.5
110	123	–	–	–	–	150	118	154	43	49	–	–	–	–	–	–	–	–	–	–	–	–	–

توضیحات تکمیلی

برند	Burgmann
سرعت جابجایی	10 میلی ثانیه
فشار کاری	18 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
