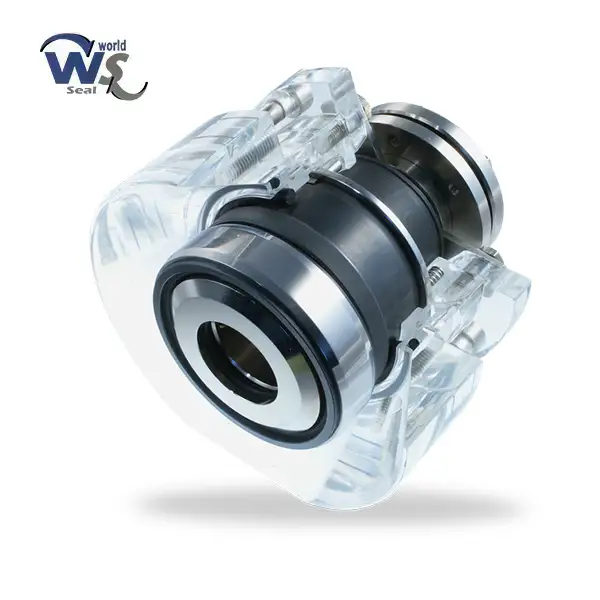

مکانیکال سیل اچ برینکر HBHR

مشخصات فنی مکانیکال سیل اچ برینکر HBHR

مناسب برای شفت ها 36 میلیمتر تا 270 میلیمتر
فشار کاری: 16 بار
تحمل حرارت از -20 تا 160 درجه سانتی گراد
سرعت جابجایی کفی : 10 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: H-Brinker, سیل های خاص مهندسی

توضیحات

مکانیکال سیل اچ برینکر HBHR

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف غذایی، دارویی و شیمیایی در انواع همزن ها مورد استفاده قرار می گیرد.

مکانیکال سیل اچ برینکر HBHR در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 36-270 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 16 بار می باشد. از مهمترین ویژگی های سیل های شرکت اچ برینکر H-brinker جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل اچ برینکر HBHR

سیل تکی
دارای سیستم باز بست از بیرون را دارد.
کاملا بالانس می باشد
آب بند کاملا مستقل از جهت چرخش شفت عمل می کند.
از این سیل هم برای مصارف معمول هم برای انتقال روغن می توان استفاده کرد
دارای فنر های موازی
دارای نصب و راه اندازی آسان
کاملا جدا از فشار کار شفت عمل می کند.

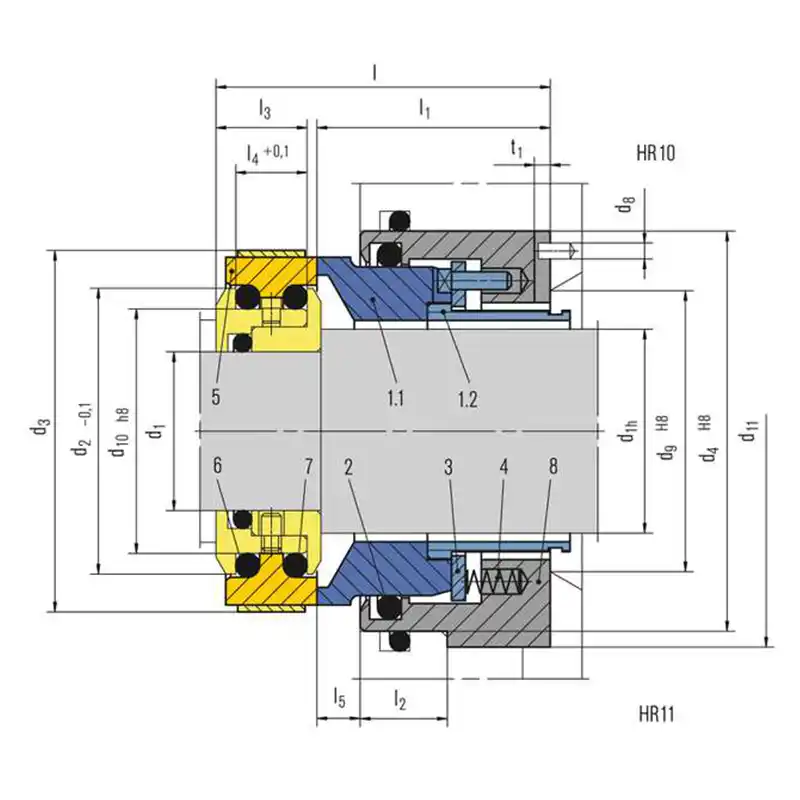

نقشه مکانیکال سیل اچ برینکر HBHR

جدول مکانیکال سیل اچ برینکر HBHR

Item	Part no. DIN 24250	Description
1.1	472	Seal face
1.2	520	Sleeve
2	412.1	O-Ring
3	474	Thrust ring
4	477	Spring
5	475	Seat (G11)
6	412.2	O-Ring
7	412.3	O-Ring
8	441	Housing

جنس مکانیکال سیل اچ برینکر HBHR

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل اچ برینکر HBDF-SA

پتروشیمی
کارخانه ها
صنایع نفت و گاز
شرکت نفت
انتقال روغن و آب داغ

d₁	d_1h	d_N	d₂	d₃	d₄	d₅	d₆	d₇	d₈	d₉	d₁₀	d₁₁ +0.2 min	l	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₉	k₂	t	t₁
20	28	36	47.1	65	70	46	56.0	63.0	4	40	38	75	75	53	20	19.5	17	10.5	6	9	8.0	51.0	4.5	3
25	33	41	52.1	70	75	51	62.0	70.0	4	45	43	80	75	53	20	19.5	17	10.5	6	9	9.5	56.5	4.5	3
28	38	46	57.1	75	80	56	67.0	75.0	4	50	48	85	75	53	20	19.5	17	10.5	6	9	9.5	61.5	4.5	3
33	43	51	62.1	80	85	61	72.0	80.0	4	55	53	90	75	53	20	19.5	17	10.5	6	9	10.5	66.5	4.5	3
38	48	56	67.1	85	90	66	77.0	85.0	4	60	58	95	75	53	20	19.5	17	10.5	6	9	10.5	71.5	4.5	3
43	53	61	72.1	90	95	69	81.0	90.0	4	65	63	100	75	53	20	19.5	17	10.5	7	9	11.0	75.0	4.5	3
48	58	66	77.1	95	100	76	88.0	97.0	4	70	68	105	75	53	20	19.5	17	10.5	7	9	11.5	82.0	4.5	3
53	63	71	82.1	101	105	81	95.0	105.0	4	75	73	110	75	53	20	19.5	17	10.5	7	9	11.5	88.0	4.5	3
55	65	75	87.1	106	110	86	100.0	110.0	4	79	78	115	75	53	20	19.5	17	10.5	7	9	11.5	93.0	4.5	3
60	70	80	92.1	111	115	91	105.0	115.0	4	84	83	120	75	53	20	19.5	17	10.5	7	9	13.0	98.0	4.5	3
65	75	85	97.1	116	120	96	110.0	120.0	4	89	88	125	75	53	20	19.5	17	10.5	7	9	13.0	103.0	4.5	3
70	80	90	102.1	121	125	101	115.0	125.0	4	94	93	130	75	53	20	19.5	17	10.5	7	9	13.0	108.0	4.5	3
75	85	95	107.1	126	130	107	122.2	134.3	5	99	98	135	75	53	20	19.5	17	10.5	10	12	20.0	114.5	7.0	3
80	90	100	112.1	131	135	107	122.2	134.3	5	104	103	140	75	53	20	19.5	17	10.5	10	12	20.0	114.5	7.0	3
90	100	110	126.1	147	155	117	136.2	148.3	5	116	117	163	98	73	30	22.0	19	16.0	10	12	20.0	126.5	7.0	4
100	110	120	136.1	157	165	132	146.2	158.3	5	126	127	173	98	73	30	22.0	19	16.0	10	12	20.0	139.0	7.0	4
110	120	130	145.1	167	175	142	156.2	168.3	5	136	136	183	98	73	30	22.0	19	16.0	10	12	20.0	149.0	7.0	4
120	130	140	154.1	177	185	152	168.2	180.3	5	146	145	193	98	73	30	22.0	19	16.0	10	12	22.0	160.0	7.0	4
130	140	150	163.9	188	195	162	178.2	190.3	5	156	155	203	98	73	30	22.0	19	16.0	12	12	24.0	170.0	7.0	4
140	150	160	174.9	189	205	172	188.2	200.3	5	166	166	213	98	73	30	22.0	19	16.0	12	12	24.0	180.0	7.0	4
160	170	180	193.9	220	230	187	212.5	224.3	5	186	185	238	98	73	30	22.0	19	16.0	12	12	28.0	199.5	7.0	4
180	190	200	213.9	240	255	–	–	–	–	206	205	265	98	73	30	22.0	19	16.0	–	–	–	–	–	4
190	200	210	231.9	255	270	–	–	–	–	218	220	280	115	83	40	28.35	24.7	19.0	–	–	–	–	–	5
200	210	220	241.9	265	280	–	–	–	–	228	230	290	115	83	40	28.35	24.7	19.0	–	–	–	–	–	5
210	220	230	251.9	275	290	–	–	–	–	238	240	300	115	83	40	28.35	24.7	19.0	–	–	–	–	–	5
220	230	240	261.9	285	300	–	–	–	–	248	250	310	115	83	40	28.35	24.7	19.0	–	–	–	–	–	5
230	240	250	271.9	295	310	–	–	–	–	258	260	320	115	83	40	28.35	24.7	19.0	–	–	–	–	–	5
250	260	270	291.9	315	330	–	–	–	–	278	280	340	115	83	40	28.35	24.7	19.0	–	–	–	–	–	5

توضیحات تکمیلی

برند	H-Brinker
سرعت جابجایی	10 میلی ثانیه
فشار کاری	16 بار
نوع سیل	تکی
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
