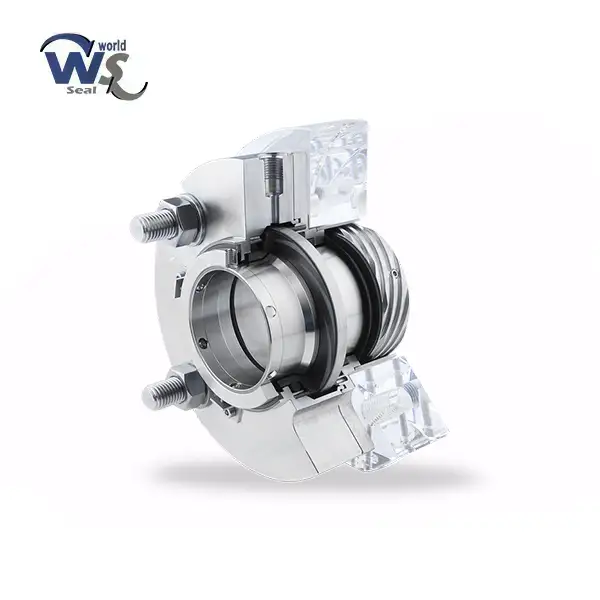

مکانیکال سیل آی سیل ISO-DN

مشخصات فنی مکانیکال سیل آی سیل ISO-DN

مناسب برای شفت ها 30 میلیمتر تا 75 میلیمتر
فشار کاری: 22 بار
تحمل حرارت از 20- تا 170 درجه سانتی گراد
سرعت جابجایی کفی : 25 ms

افزودن به مقایسه

افزودن به علاقه مندی

دسته: سیل گازی, Iseal

توضیحات

مکانیکال سیل آی سیل ISO-DN

یکی از تولید کننده های مطرح مکانیکال سیل صنعتی در اروپا می باشد که محصولاتش را در صنایع مختلف غذایی، دارویی و شیمیایی در انواع همزن ها مورد استفاده قرار می گیرد.

مکانیکال سیل آی سیل ISO-DN در کلیه صنایع کاربرد دارد و می تواند بسته به نوع پمپ در تمامی کاربردها مورد استفاده قرار گیرید. این آب بند مکانیکی در روی شفت های با قطر 30 تا 75 میلیمتر قابلیت جایگذاری دارد.

و همچنین فشار کاری آن حداکثر 22 بار می باشد. از مهمترین ویژگی های سیل های شرکت آی سیل Iseal جنس بدنه آن است که در بیشتر موارد از استیل 316 استفاده می کند.

قابلیت های مکانیکال سیل آی سیل ISO-DN

سیل دوبل
کاملا بالانس می باشد
مناسب استفاده گاز و روغن
دارای واشر های فنری در قسمت دوم و یا سیت
دارای فنر های موازی
دارای نصب و راه اندازی آسان

نقشه مکانیکال سیل آی سیل ISO-DN

جدول مکانیکال سیل آی سیل ISO-DN

Item	Description
1, 2	Seal face
3, 4, 8, 10, 13	O-Ring
5, 6	Spring
7	Seat
9	Shaft sleeve
11	Flange
12	Gasket
14	Cover
15, 22, 25	Countersunk screw
16	Retaining ring
17	Pin
18	Ring
19	Set ring
20	Set screw
21	Pumping ring
23	V-Seal
24	Assembly fixture

جنس مکانیکال سیل آی سیل ISO-DN

قسمت اول سیل: سیلیکون کاربید ، تنگستن
قسمت ثابت: کربن گرافیت ، سیلیکون کاربید
جنس قطعات فلزی: سرامیک استیل

کاربرد مکانیکال سیل آی سیل ISO-DN

پتروشیمی
صنایع شیمیایی
پالایش گاز
سیستم های دمنده
فن ها

Type	d₁	d₂	d₃ min.	d₃ max.	l₁	l₂	l₃	l₄	d_a	a₂	s
GSO-DN/30-00-R	30	46	49	59	85	55	30	39	104	69.7	14
GSO-DN/33-00-R	33	49	53	65	85.5	55.5	30	39.5	122	72.7	14
GSO-DN/35-00-R	35	51	52	65	85.5	55.5	30	39.5	124	74.7	14
GSO-DN/43-00-R	43	63	64	78	90.5	57.5	33	41.5	138	84.7	16
GSO-DN/48-00-R	48	69	69	80	90.5	57.5	33	41.5	145	89.7	16
GSO-DN/50-00-R	50	70	72	82	90.5	57.5	33	41.5	147	91.7	16
GSO-DN/53-00-R	53	73	73	87	92.8	57.8	35	41.8	148	94.7	18
GSO-DN/60-00-R	60	85	87	102	97.5	60.5	37	44.5	157	104	18
GSO-DN/65-00-R	65	90	91	107	100.5	59.5	41	43.5	178	109	18

توضیحات تکمیلی

برند	Iseal
سرعت جابجایی	25 میلی ثانیه
فشار کاری	25 بار
نوع سیل	دوبل
جنس کفی	تنگستن , سیلیکون
جنس صفحه رویی	تنگستن , سیلیکون
